کنترل حرکت پله
فرمان بالا و پایین، شروع بازشدن، جمعشدن و قفلکردن مکانیزم پله.
AIRPORT GROUND SUPPORT EQUIPMENT PROJECT
ساخت و اتوماسیون Passenger Stair برای هواپیمایی سامان
طراحی و ساخت پله مسافربری خودرویی هواپیما برای مجموعه Saman Air Services؛ همراه با سیستم کنترل PLC، رابط HMI اختصاصی، کنترل ارتفاع و جکها و پایش کامل شرایط ایمنی.
SAMAN AIR SERVICESPASSENGER STAIRPLC & HMIAIRPORT GSE
کارفرما و بهرهبردارSaman Air Services
نوع تجهیزپله مسافربری خودرویی هواپیما
سیستم کنترلPLC + HMI
حداکثر ارتفاع پلتفرمApprox. 5600 mm
معرفی پروژه پله مسافربری هواپیما
این پله مسافربری هواپیما توسط بینش کنترل برای هواپیمایی سامان، Saman Air Services، طراحی و ساخته شده است. پروژه علاوه بر بخشهای مکانیکی و هیدرولیکی، شامل طراحی معماری کنترل، برنامهنویسی PLC و ساخت صفحات اختصاصی HMI برای هدایت و پایش تجهیز است.
اپراتور از طریق HMI میتواند تنظیمات پله، چراغ پله، چراغ گردان و پروژکتور را کنترل کند و وضعیت سنسورهای ارتفاع، جهت، جکهای جلو و عقب، حالت صفر پله، قفلها و اوتریگرها را بهصورت لحظهای مشاهده نماید.
قابلیتهای کنترلی و HMI
رابط اپراتوری اختصاصی برای کنترل ساده تجهیز، مشاهده سریع ورودی و خروجیها و اجرای ایمن عملیات طراحی شده است.
کنترل جکها
فرمان باز و بستهشدن Outriggerها و پایش جکهای جلو و عقب برای استقرار پایدار.

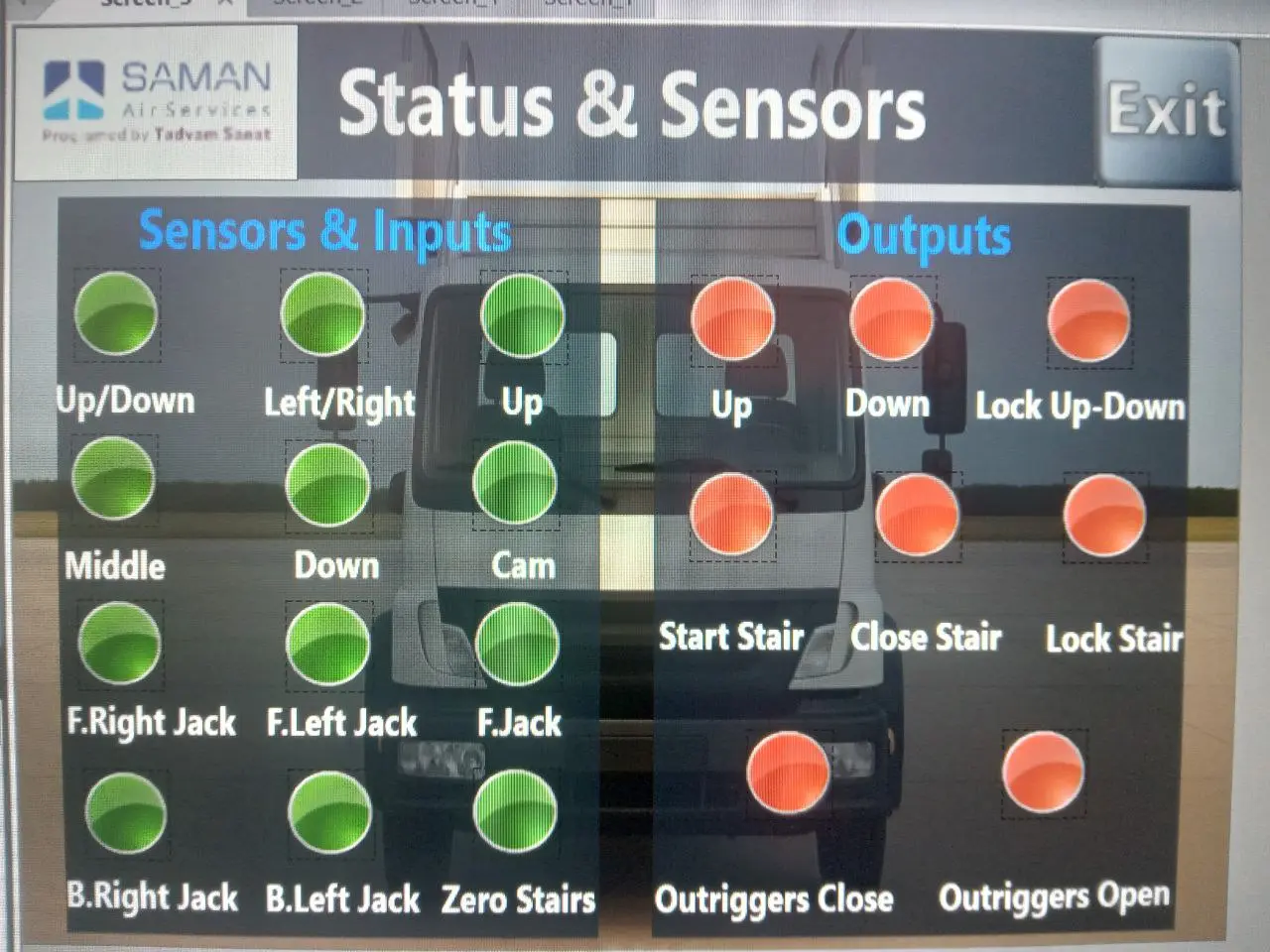

مانیتورینگ سنسورها
نمایش سنسورهای جهت، ارتفاع، موقعیت میانی، دوربین و وضعیت صفر پله.

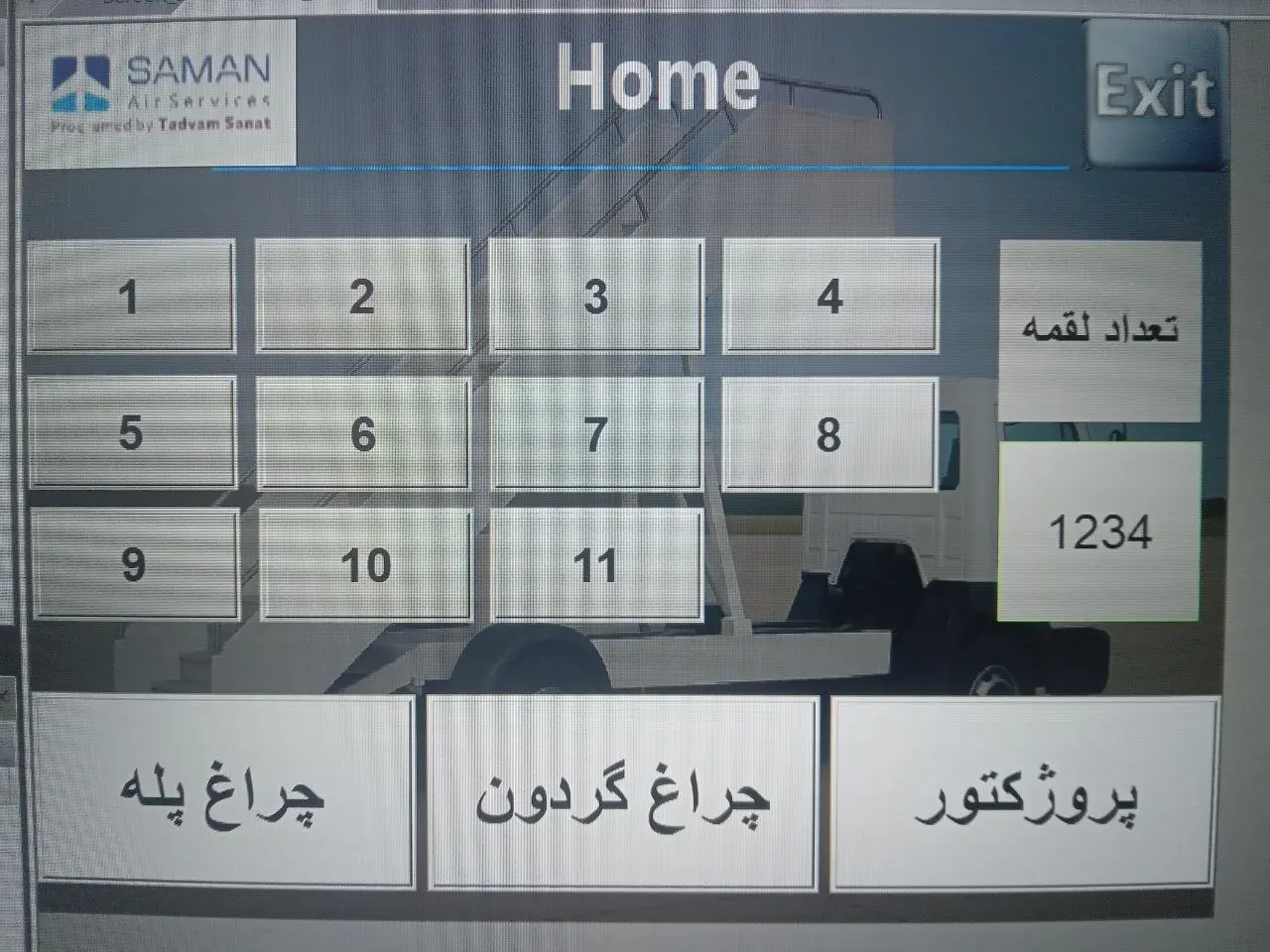

تنظیم تعداد لقمه پله
انتخاب تعداد لقمههای فعال پله از ۱ تا ۱۱ متناسب با شرایط کاری تجهیز.
روشنایی و هشدار
کنترل مستقل پروژکتور، چراغ گردان هشدار و چراغهای مسیر پله از HMI.
اینترلاک ایمنی
محدودکردن فرمانهای حرکتی بر اساس وضعیت جکها، قفلها و سنسورهای موقعیت.
مشخصات فنی Passenger Stair
اطلاعات زیر از مستندات فنی خود دستگاه استخراج شده است. تصویر صفحه Device Info به درخواست سازنده در سایت منتشر نشده و فقط دادههای آن در این جدول آمده است.
| نوع موتور | دیزل چهارزمانه با تزریق مستقیم |
|---|---|
| تعداد سیلندر | 6 cylinders |
| طول تقریبی پلتفرم | 2200 mm |
| عرض تقریبی پلتفرم | 3000 mm |
| ارتفاع پلتفرم در حالت باز | Approx. 5600 mm |
| ارتفاع پلتفرم در حالت جمعشده | Approx. 2350 mm |
| ظرفیت پلتفرم | ۲۰ نفر |
| ظرفیت بخش بالایی | ۱۸ نفر |
| ظرفیت بخش پایینی | ۲۷ نفر |
| بار کاری مجاز | 350 kg/m² |
| ظرفیت تست بار استاتیکی | 500 kg/m² |
ابعاد درجشده تقریبی هستند و مطابق اطلاعات فنی ثبتشده برای تجهیز ارائه شدهاند.

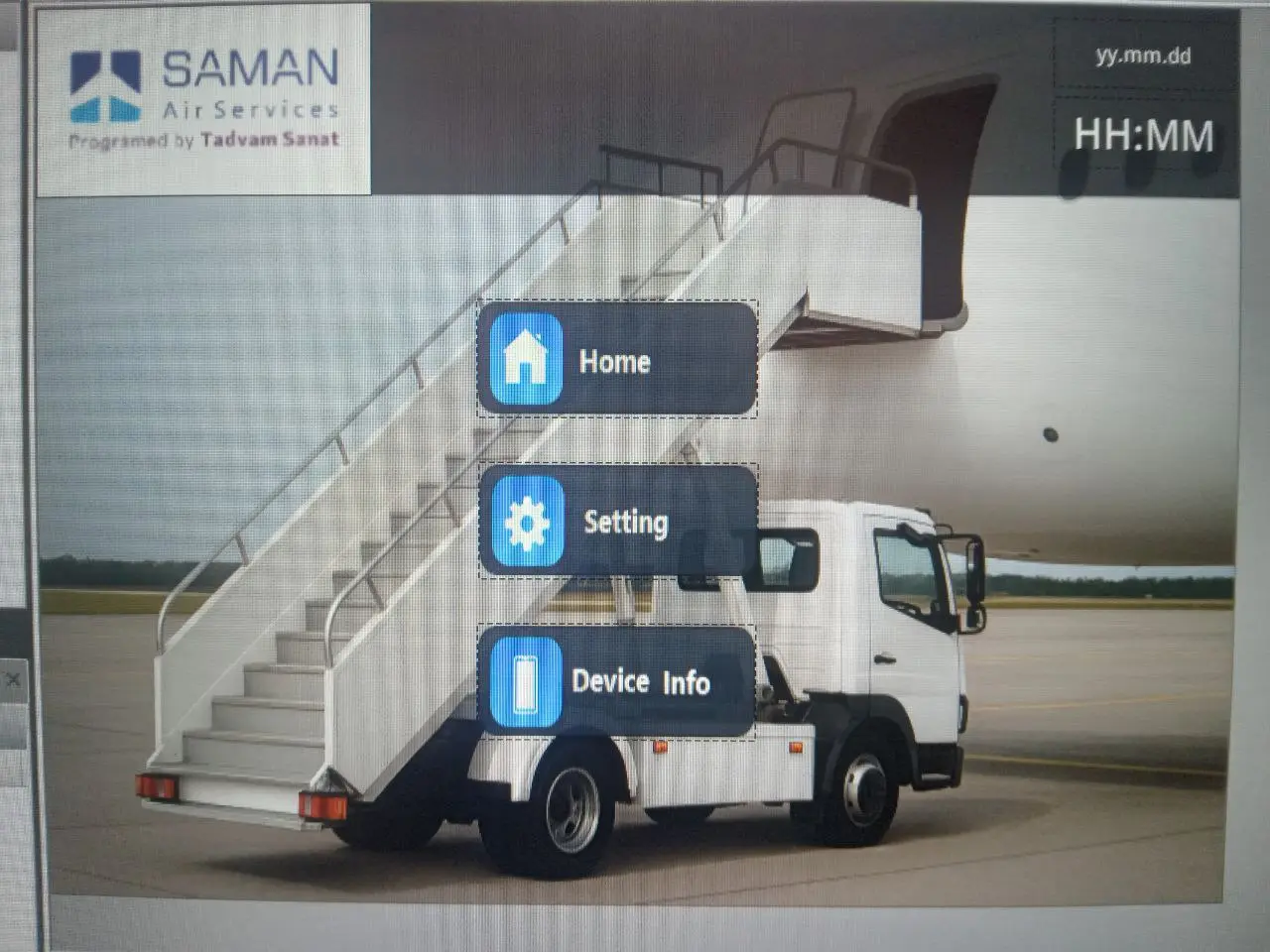

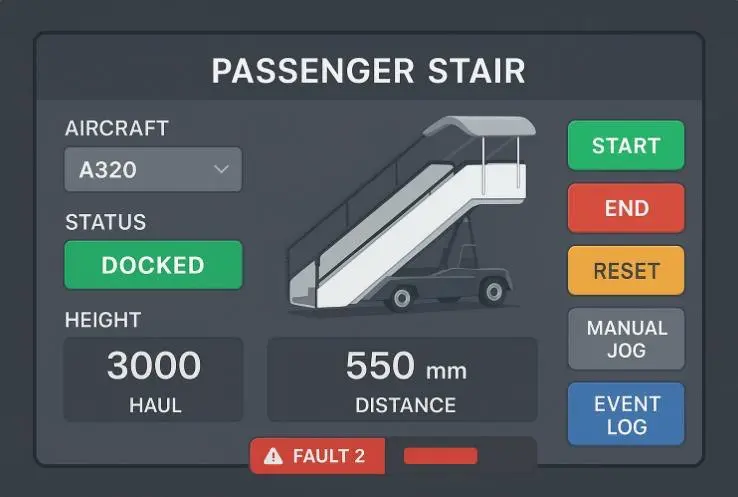

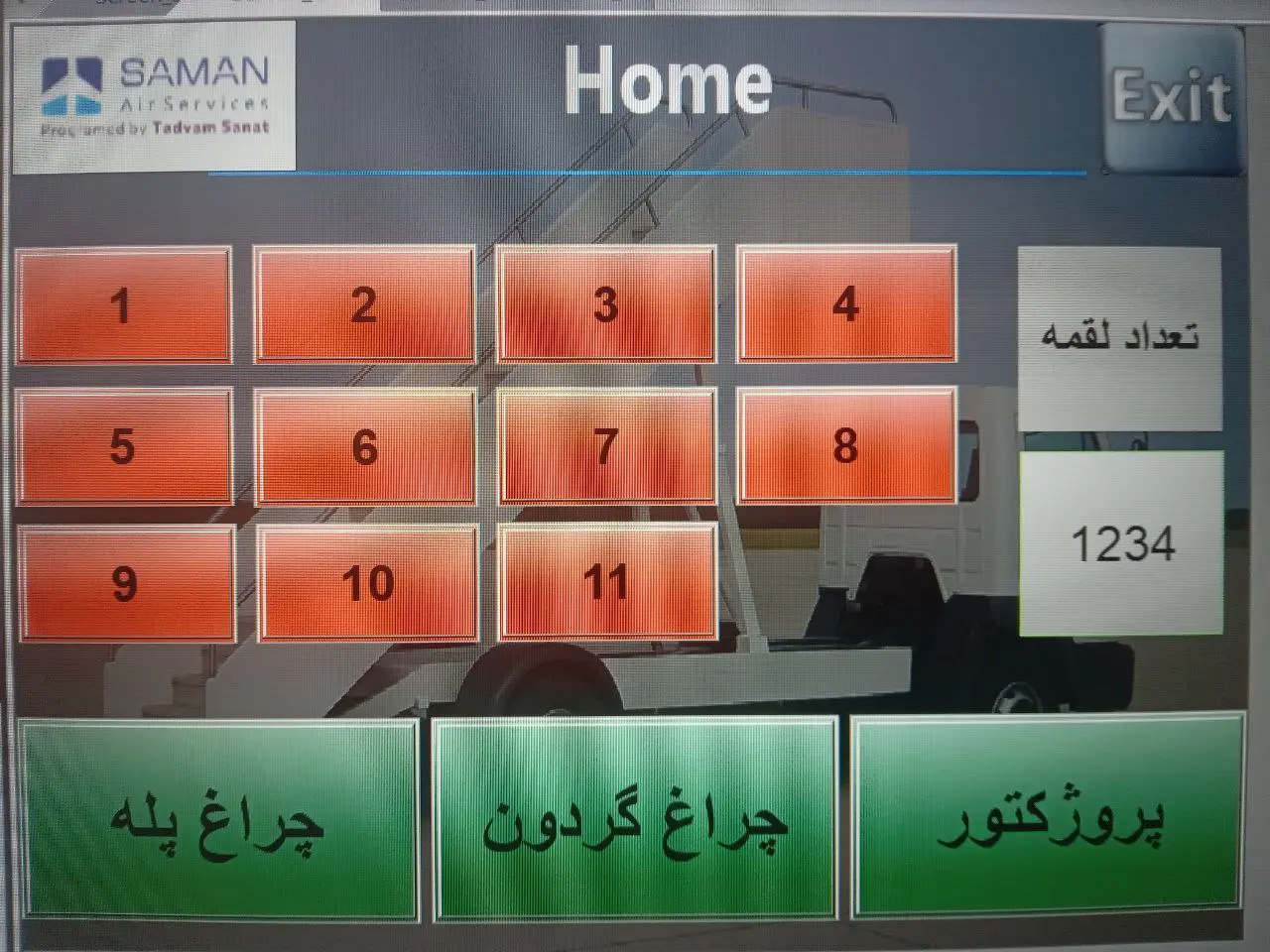

گالری پروژه و صفحات HMI
تصویر شاخص پروژه و نمونه صفحات واقعی طراحیشده برای کنترل، تنظیم و عیبیابی پله مسافربری.
تمهیدات ایمنی و بهرهبرداری
استقرار پایدارکنترل اوتریگرها و پایش جکهای جلو و عقب پیش از حرکت پله.
قفلهای حرکتیقفل حرکت بالا و پایین و قفل مکانیزم پله در وضعیت مناسب.
پایش موقعیتبررسی سنسورهای بالا، میانی، پایین و حالت صفر برای جلوگیری از فرمان نامعتبر.
هشدار دیداریچراغ گردان، چراغ پله و پروژکتور برای افزایش دید و ایمنی عملیات.
