WATER DESALINATION AUTOMATION PROJECT
اتوماسیون دستگاه آبشیرینکن با PLC و HMI دلتا
پروژه کنترل و مانیتورینگ دستگاه آبشیرینکن برای استفاده در شهرهای جنوبی کشور؛ شامل کنترل پمپها و مراحل عملکرد، صفحه اپراتوری، اینترلاکهای حفاظتی و تابلو فرمان.
DELTA DVP-14SS2DELTA HMIPUMP CONTROLCONTROL PANEL
کاربرد پروژهآبشیرینکن ویژه شهرهای جنوبی
کنترلر مرکزیDelta DVP-14SS2 PLC
رابط اپراتورDelta HMI
حوزه اجرااتوماسیون، تابلو و راهاندازی
معرفی پروژه دستگاه آبشیرینکن
هدف پروژه، ایجاد یک سیستم کنترل منظم و قابلاعتماد برای دستگاه آبشیرینکن مورد استفاده در مناطق جنوبی کشور بود. در چنین دستگاهی هماهنگی پمپها، مسیرهای فرایندی و تجهیزات حفاظتی اهمیت زیادی دارد و اپراتور باید بتواند وضعیت بخشهای مختلف را بهصورت یکپارچه مشاهده و کنترل کند.
در این پروژه PLC دلتا مدل DVP-14SS2 بهعنوان کنترلر مرکزی و HMI دلتا بهعنوان رابط اپراتوری به کار گرفته شد. منطق کنترلی، فرمان تجهیزات، نمایش وضعیتها و مدیریت شرایط خطا در یک معماری یکپارچه پیادهسازی شد.
برای آشنایی مرحلهبهمرحله با همین خانواده کنترلر، نقشه راه آموزش PLC دلتا و آموزش اتصال DVP14SS2 به WPLSoft را بخوانید.
بخشهای اصلی اتوماسیون پروژه
راهکار کنترلی بر پایه کنترل مرحلهای فرایند، دسترسی ساده اپراتور و حفاظت مناسب تجهیزات الکتریکی شکل گرفته است.
طراحی HMI دلتا
نمایش شماتیک فرایند، وضعیت تجهیزات و امکان کنترل و بررسی سریع توسط اپراتور.
حالت دستی و اتوماتیک
فراهمکردن کنترل محلی برای تست و سرویس در کنار اجرای خودکار توالی دستگاه.
اینترلاک و حفاظت
کنترل شرایط مجاز راهاندازی و جلوگیری از عملکرد نامناسب تجهیزات در وضعیتهای غیرعادی.
تابلو فرمان موتور
اجرای مدارهای فرمان و حفاظت پمپها با تجهیزات مناسب سوئیچینگ و حفاظت الکتریکی.
تست و راهاندازی
بررسی ورودی و خروجیها، تست فرمانها و کنترل عملکرد یکپارچه سیستم پیش از بهرهبرداری.

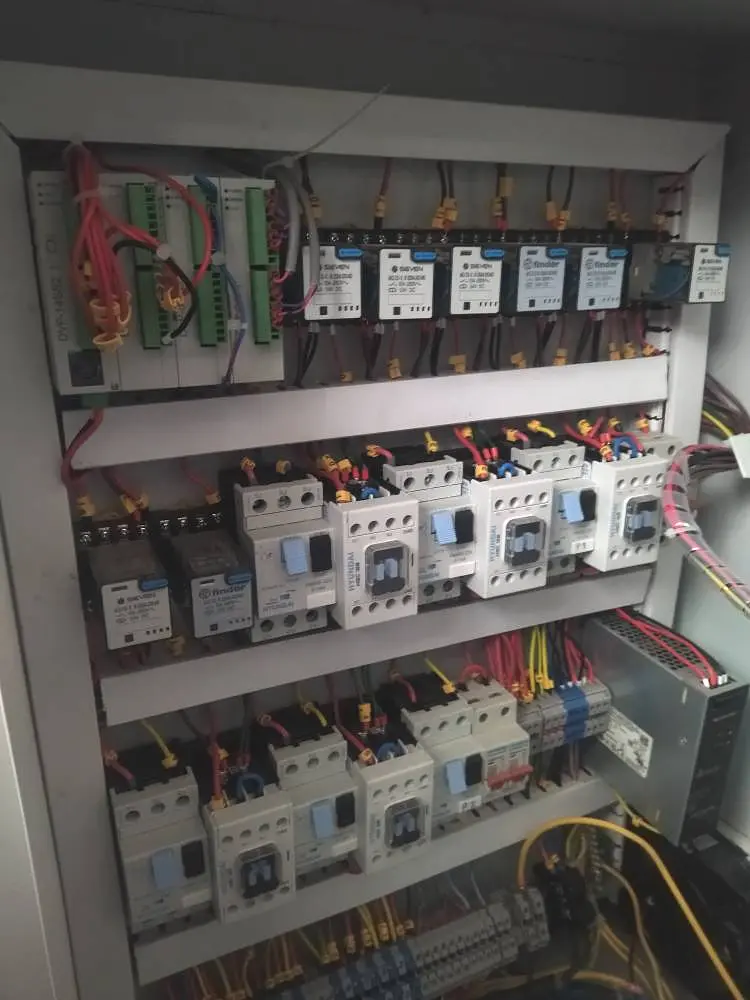

معماری کنترل و تابلو برق
ساختار تابلو بهگونهای اجرا شده که بخش کنترل، فرمان و حفاظت تجهیزات در یک مجموعه منظم در دسترس باشد. استفاده از PLC ماژولار دلتا امکان توسعه و عیبیابی سادهتر سیستم را فراهم میکند.

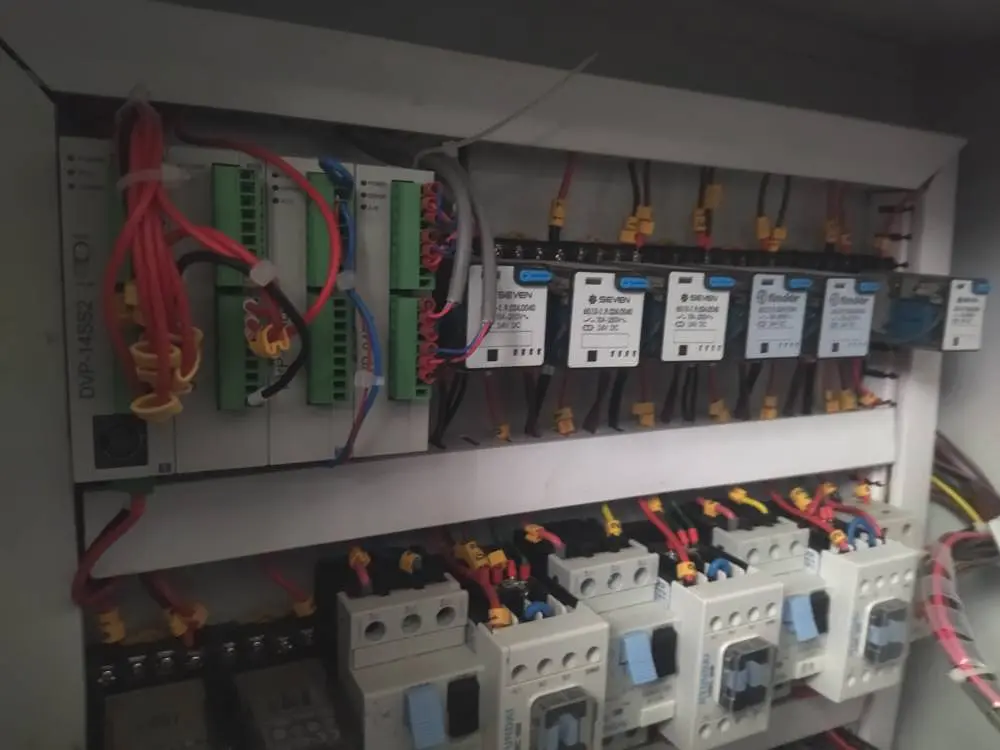

PLC و ماژولهای توسعه Deltaدریافت فرمانها و وضعیتها و اجرای منطق کنترلی دستگاه.
رلههای حالت جامد SSRسوئیچینگ خروجیهای موردنیاز با جداسازی مناسب بخش فرمان.
تجهیزات فرمان و حفاظت موتورراهاندازی و حفاظت الکتریکی پمپها و مصرفکنندههای اصلی دستگاه.

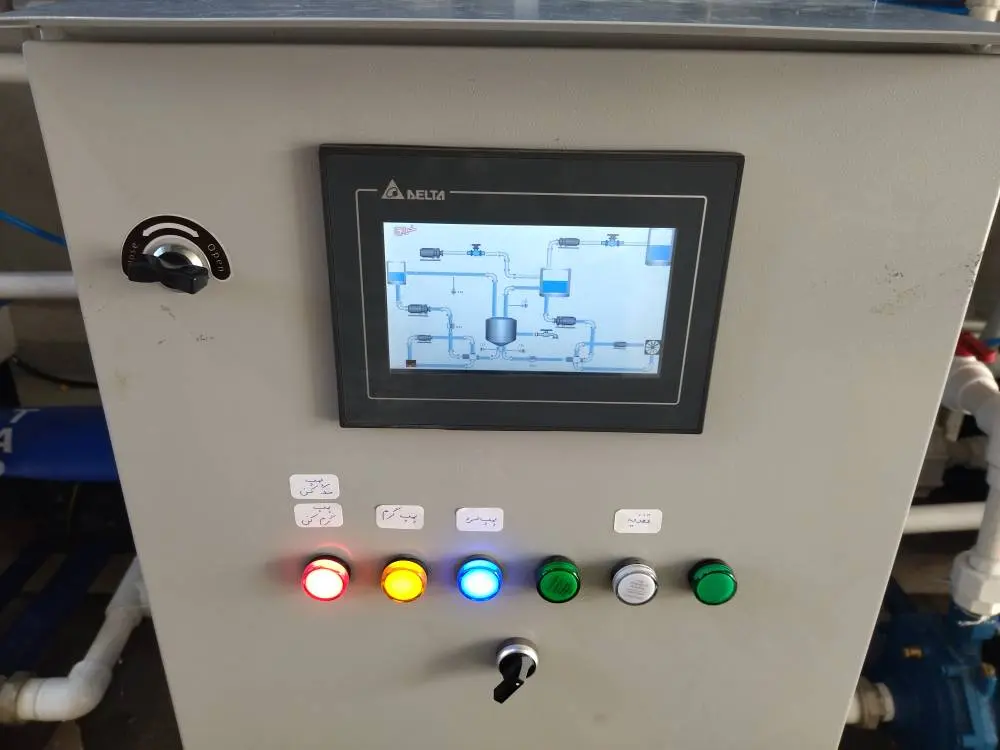

HMI و تجهیزات محلی اپراتورنمایش فرایند در کنار شستیها، چراغهای سیگنال و سلکتورهای کنترلی.
گالری تصاویر پروژه

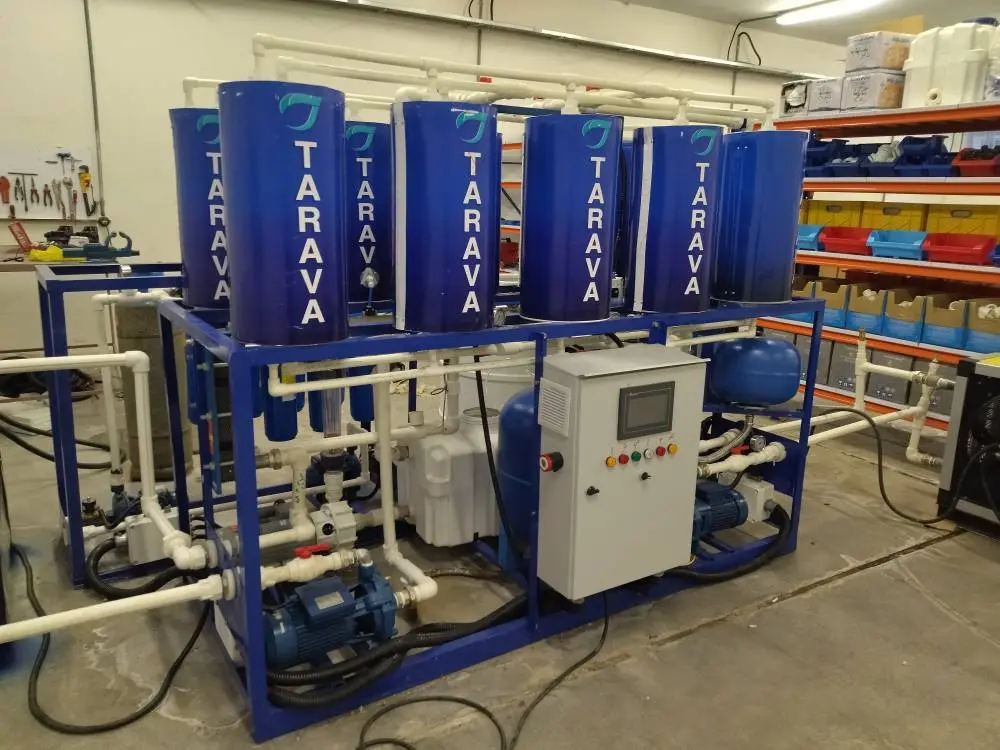

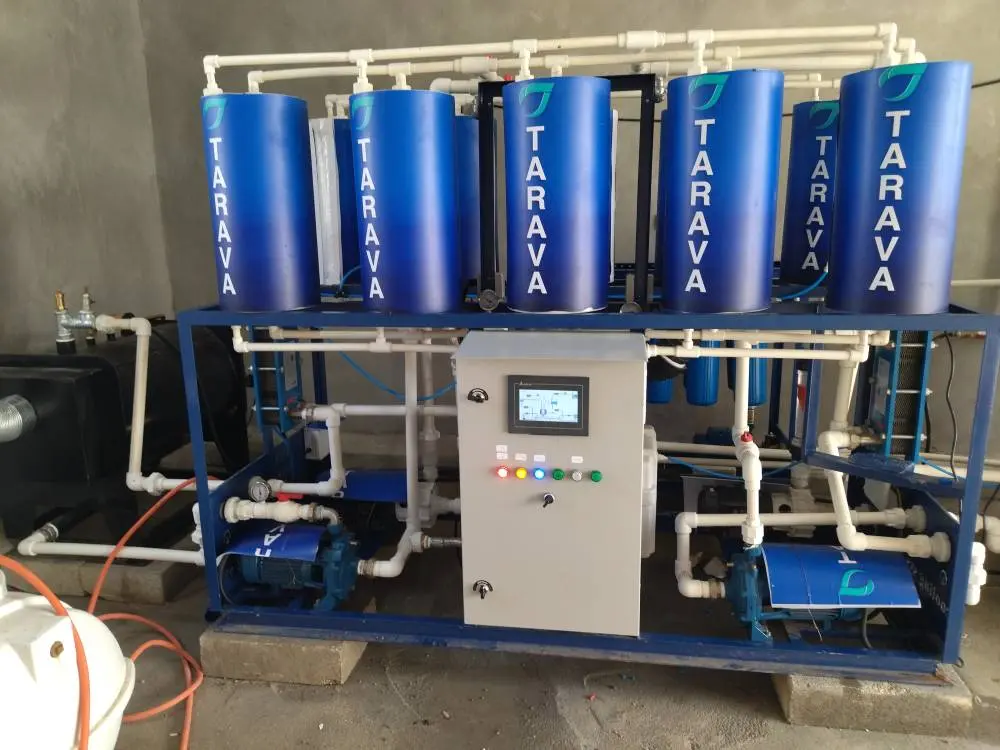

نمای کامل دستگاه، صفحه اپراتوری و جزئیات تابلو کنترل. برای مشاهده تصویر بزرگتر روی هر عکس کلیک کنید.
مزایای راهکار اجراشده
کنترل یکپارچههماهنگی فرمانهای دستگاه در یک کنترلر مرکزی.
اپراتوری سادهترمشاهده وضعیت فرایند و تجهیزات از طریق HMI.
حفاظت تجهیزاتاستفاده از اینترلاکها و مدارهای حفاظتی مناسب.
تعمیر و توسعه آسانترساختار ماژولار و دسترسی منظم به اجزای تابلو.
